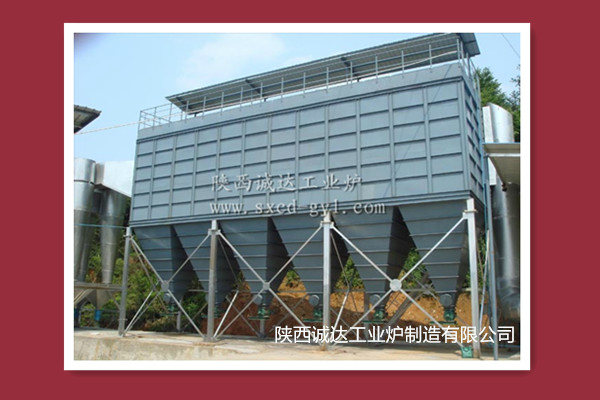

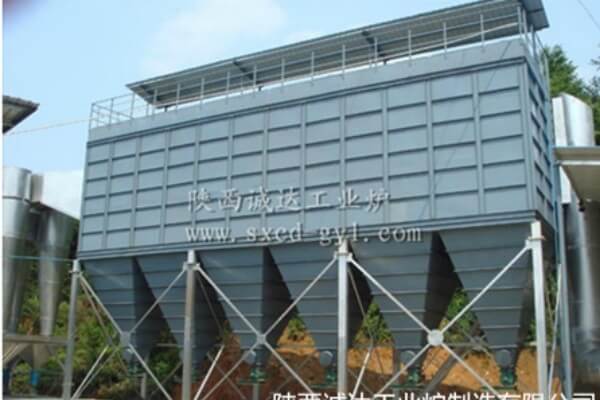

新型高效長布袋除塵器
產品描述：
?
產 品 說 明 ?
新型高效長布袋除塵器是在常規短袋脈沖除塵器的基礎上發展起來的一種新型、高效袋式除塵器，它不僅綜合了分室反吹和脈沖清灰的特點，克服了普通分室反吹強度不足和一般脈沖清灰粉塵再附的缺點，而且加長了濾袋，充分發揮壓縮空氣強力清灰的作
-
20余年行業經驗，專注冶金電爐領域 -
產品研發、制造、安裝、調試，客戶遍布全球。 -
產品設計與制造能力過硬 -
綜合服務服務全球覆蓋
產品參數
| 冶煉種類 | 產量 | 電耗 |
|---|---|---|
| 暫無 | 暫無 | 暫無 |
詳情介紹
?
產 品 說 明 ?
新型高效長布袋除塵器是在常規短袋脈沖除塵器的基礎上發展起來的一種新型、高效袋式除塵器，它不僅綜合了分室反吹和脈沖清灰的特點，克服了普通分室反吹強度不足和一般脈沖清灰粉塵再附的缺點，而且加長了濾袋，充分發揮壓縮空氣強力清灰的作用。是一種除塵效率高，占地面積小，運行穩定、性能可靠，維修方便的大型除塵設備，可廣泛應用于冶金、鑄造、建材、礦山、化工等行業。一、性能特點
1、采用脈沖噴吹清灰技術，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、機械、化工、電力、輕工行業的煙氣除塵。
2、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
3、進、出口風道布置緊湊，氣流阻力小。
4、采用分室停風脈沖噴吹清灰，清灰周期長，消耗低，可成倍提高濾袋與閥片的壽命。
5、可實現不停機換袋，檢修不影響設備正常運行。
6、采用上部抽袋方式，改善了換袋的操作運行。
二、布袋除塵器的工作機理：
含塵煙氣通過過濾材料，塵粒被過濾下來，過濾材料捕集粗粒粉塵主要靠慣性碰撞作用，捕集細粒粉塵主要靠擴散和篩分作用。濾料的粉塵層也有一定的過濾作用。布袋除塵器除塵效果的優劣與多種因素有關，但主要取決于濾料。布袋除塵器的濾料就是合成纖維、天然纖維或玻璃纖維織成的布或氈。根據需要再把布或氈縫成圓筒或扁平形濾袋。根據煙氣性質，選擇出適合于應用條件的濾料。通常，在煙氣溫度低于120℃，要求濾料具有耐酸性和耐久性的情況下，常選用滌綸絨布和滌綸針刺氈；在處理高溫煙氣(
除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。
三.特點:
1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。?
2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。?
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。?
4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小。
三、系列設計:
1、長袋脈沖除塵器按濾袋不同直徑、每室濾袋的不同布置、過濾面積的不同，分成三種不同的系列，以室為單位組合成排，分成單排列和雙排列。a.分單排和雙排，濾袋尺寸為130X6000。脈沖噴吹壓力可為低壓(0.2-0.3Mpa),亦可為高壓(0.4-0.5Mpa)，由用戶選用。b.只有雙排布置，濾袋尺寸為130X6000。脈沖噴吹壓力一般設計為低壓(0.2-0.3Mpa)。c.只有雙排布置，濾袋尺寸為160X6000。脈沖噴吹壓力為高壓(0.4-0.5Mpa)。 如用戶有特殊要求，亦可按用戶意見設計特殊型。?
2、除塵器進口粉塵濃度一般允許為50g/Nm3以下，如有特殊要求，可按用戶要求設計。
四.除塵器的選用：
1.過濾速度的選擇 過濾速度是除塵器選型的關鍵因素，應根據煙塵或粉塵的性質、應用場合、粉塵粒度、粘度、氣體溫度、含水份量、含塵濃度及不同濾料等因素來確定。 當粉塵粒度較細，溫、濕度較高，濃度大，粘性較大宜選低值。如≤1m/min；反之可選高值，一般不宜超過1.5m/min。對于粉塵粒度很大，常溫、干燥、無粘性，且濃度極低，則可選1.5～2m/min。 過濾速度選用時，應計算在減少一室（清灰時）過濾面積時的凈過濾風速不宜超過上述數值。?
? ? 2.過濾材料 應根據含塵氣體的溫度、含水份量、酸、堿性質、粉塵的粘度、濃度和磨啄性等高低、大小來考慮。 一般在含水量較小，無酸性時根據含塵氣體溫度來選用，常溫或≤130°C時，常用500～550g/m2的滌綸針刺氈。
? ? 3.控制儀,長袋脈沖除塵器清灰控制采用PLC微電腦程控儀，分定壓(自動)、定時(自動)，手動三種控制方式。 定壓控制：按設定壓差進行控制，除塵器壓差超過設定值，各室自動依次清灰一遍。 定時控制：按設定時間，每隔一個清灰周期，各室依次清灰一遍。 手動控制：在現場操作柜上可手動控制依次各室自動清灰一遍，也可對每個室單獨清灰。 由用戶選定控制方式，用戶無要求時，則按定時控制供貨。
五.安裝及調試:
1、為便于運輸，設備解體發運交貨（其結構件只刷防銹漆，面漆在現場涂刷）。收到設備后，先按設備清單，檢查是否缺件，然后檢查在運輸過程中是否損壞，對運輸過程造成的損壞應及時修復，同時對到貨設備做好防損防竊等保管工作。
2、對排灰裝置進行專門檢查，轉動或滑動部分，要涂以潤滑脂，減速機箱內要注入潤滑油，使機件正常動作。
3、安裝時應按除塵器設備圖紙和國家、行業有關安裝的規范要求執行。
4、安裝設備由下而上，設備基礎必須與設計圖紙一致，安裝前檢查進行修整，而后吊裝支柱，調整水平及垂直度后安裝橫梁及灰斗，灰斗固定后，檢查相關尺寸，修正誤差后，吊裝下、中箱體及上箱體、風道，再安裝氣包、脈沖閥及噴管以及電氣系統，壓氣管路系統。
5、噴吹管安裝，嚴格按圖紙進行，保證其與花板間的距離，保證噴管上各噴嘴中心與花板孔中心一致，其偏差小于2mm.。
6、各檢查門和連接法蘭均應裝有密封墊。檢查門密封墊應用膠粘結。密封墊搭接處斜接或疊接，不允許有縫隙，以防漏風。
7、安裝壓縮空氣管路時，管道內要吹掃除去污物防止堵塞，安裝后要試壓，試壓壓力為工作壓力的1.15倍，試壓時關閉安全閥。試壓后，將減壓閥調至規定壓力。
8、按電氣控制儀安裝圖和說明安裝電源及控制線路。
9、除塵器整機安裝完畢，應按圖紙再作檢查修整。對箱體、風道、灰斗內外的焊縫作詳細檢查，對氣密性焊縫特別重點檢查，發現有漏焊、氣孔、咬口等缺陷應進行補焊，以保證其強度及密封性。必要時，進行煤油檢漏及對除塵器整體用壓縮空氣進行打壓檢漏。
10、在有打壓要求時，按要求對除塵器整體進行打壓檢驗。試驗壓力按要求，一般為凈氣室所受負壓乘以1.15的系數，最小壓力采用除塵器后系統風機的風壓值。保壓一小時，泄漏率
11、最后安裝濾袋和涂刷面漆。先拆除噴吹管再安裝濾袋。濾袋的搬運和停放，要注意防止袋與周圍硬物、尖角物件接觸、碰撞。禁止腳踩、重壓，以防破損。濾袋袋口應緊密與花板孔口嵌緊，不得歪斜，不留縫隙。袋框（龍骨）應垂直、從袋口往下安放。
12、單機調試，在除塵器安裝（試壓）全部結束后進行，對各類閥門，如進排氣閥、卸灰閥、螺旋輸送機等進行調試，先手動，后電動，各機械部件應無松動、卡死現象，輕松靈活，密封性好。再進行8小時空載試運轉。
13、對PLC程控儀進行模擬空載試驗，先逐個檢查脈沖閥、排氣閥、卸灰閥、螺旋輸送機線路的通暢與閥門的開啟關閉是否好，再按定時控制時間，按電控程序進行各室全過程的清灰，應定時準確，各元件動作無誤，被控閥門按要求啟閉。
14、聯動調試：在整個除塵系統啟動，系統風機運行條件下進行負載聯動，重復第13條進行運行。
15、實載運行：工藝設備正式運行，除塵器正式進行過濾除塵，PLC程控儀亦正式投入運行（一般提前5~10分鐘運行），隨時對各運動部件、閥門進行檢查，記錄好運行參數。如按定時控制，應在除塵器阻力達到規定的阻力值（如1500~1800Pa）時，手動開啟PLC程控儀對濾袋進行清灰，各室清灰完后即停，而后統計阻力再達到規定值的時間，再手動開啟PLC程控儀對濾袋進行清灰，如此循環多次。在取得對二次清灰周期間的平穩間隔時間后，即可以此時間數據作為程控儀"定時"控制的基數，輸入程控儀。而后，程控儀即可自動"定時控制"正式投入運行。
六．長袋低壓快速脈沖袋式除塵器應用?
長袋低壓快速脈沖袋式除塵器設備已在電爐煉鋼、轉爐煉鋼、高爐煤氣凈化、煤粉制備、炭黑、耐火、鋁電解、鋁鋅冶煉等領域所采用。?
該技術的主要特點：?
1 、濾袋長。一般達到 6 -8 米 ，是傳統脈沖袋式除塵器使用濾袋長度的3-4 倍，因而占地面積小；?
2 、噴吹壓力低。由于采用了直通式快速脈沖閥，其啟閉迅速，自身阻力小，因此，對如此長的濾袋，噴吹壓力僅 0.15-0.25MPa, 就能獲得良好的清灰效果 ;?
3 、清灰能力強。濾袋的清灰強度以重力加速度 g 來衡量，采用反吹風清灰時，清灰強度通常為 35g , 而低壓脈沖噴吹方式可使濾袋清灰強度達 60 -200g 。由此可見，低壓脈沖清灰強度是反吹風的數十倍；?
4 、過濾負荷大。由于有強力清灰的保障，即使除塵器在較高的過濾風速下運行，其阻力也不會超限。在同一場合使用，低壓快速脈沖袋式除塵器的過濾風速通常高于反吹風袋式除塵器的過濾風速，因此同等過濾面積，低壓快速脈沖袋式除塵器有更大的處理風量；?
5 、運行能耗低。由于噴吹壓力大幅度降低，且清灰方式采用定壓差控制方式，使清灰電耗大大降低，并且由于清灰徹底，濾袋表層積灰薄，故設備阻力低于反吹風的袋式除塵器，因此系統主電機功率可降低 20% 左右；?
6 、維修工作量小。由于脈沖閥所負擔的清灰面積大，脈沖閥數量相對于傳統脈沖袋式除塵器大大減少，又因膜片質量提高，噴吹壓力的降低，使脈沖閥膜片的使用壽命顯著提高，維修工作量減少。?
7 、檢查和更換濾袋方便。反吹風袋式除塵器換袋時，操作人員需進入箱體內部，對濾袋進行綁扎，操作環境十分惡劣。長袋低壓快速脈沖袋式除塵器濾袋的安裝是靠袋口的彈性漲圈將濾袋嵌在花板上，不需綁扎，也不用螺栓等連接件。換袋時人處于花板上方的凈氣側，與塵袋接觸短暫，換袋工作十分簡便，消除了繁重的勞動，也改善了換袋的操作環境；?
8 、占地面極小，投資省。由于濾袋長，且過濾負荷高，處理相同煙氣所需的過濾面積比反吹風袋式除塵器少，因而設備結構緊湊，鋼材消耗少，設備造價低。?
?
-
